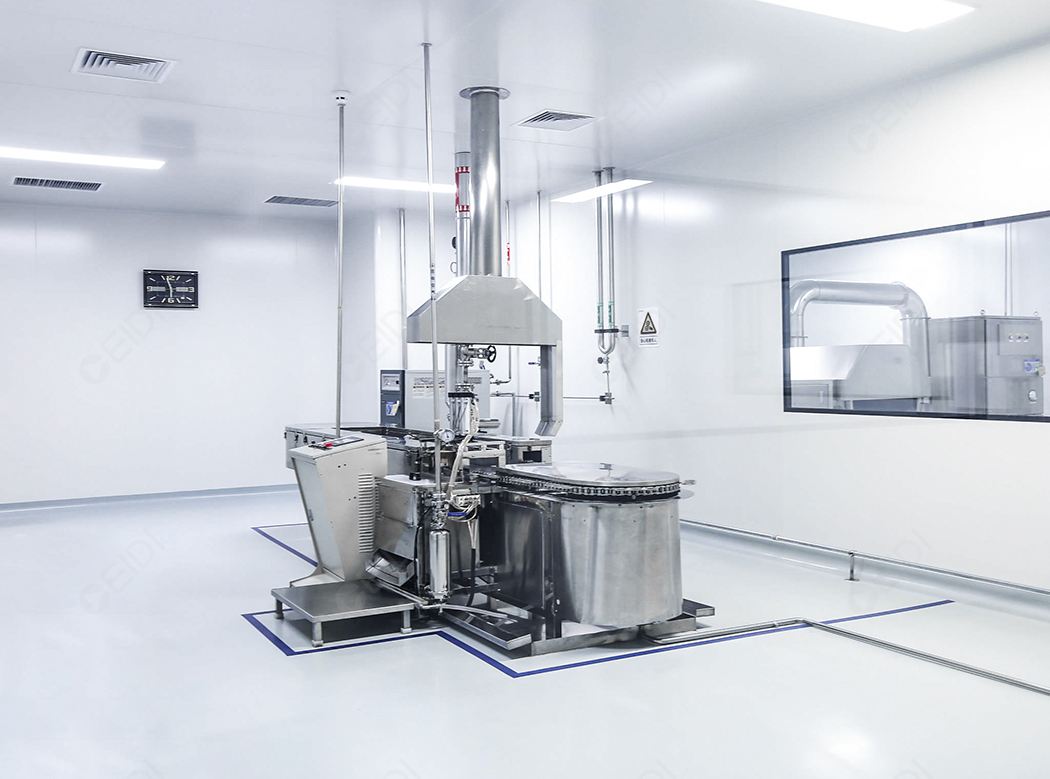

合肥潔凈室設計工程：建筑結構、水電氣熱、倉庫

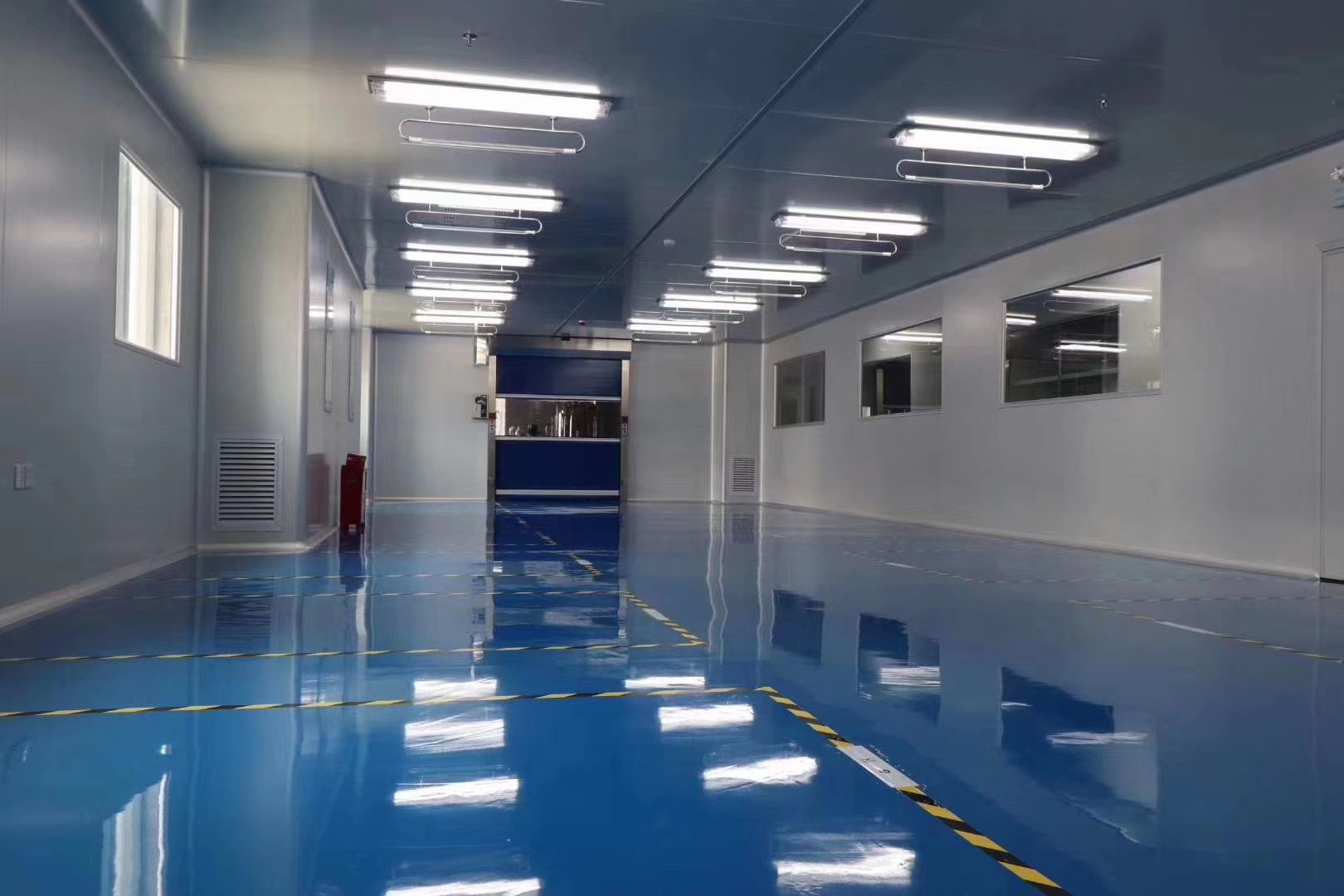

1．1建筑
1．1．1建筑初步設計文件內容應包括設計說明和設計圖紙。
1．1．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2建筑設計：應包括建筑總體布局、建筑造型、建筑單體說明、全廠建(構)筑物一覽表。
3存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．1．3設計圖紙應包括平面圖、立面圖、剖面圖。
1．2結構
1．2．1結構初步設計文件內容應包括設計說明和設計圖紙。
1．2．2設計說明應包括下列內容：
1工程概述：應包括設計范圍和內容、設計依據、各單體(或分區)的簡況。
2結構設計說明：應包括建筑分類等級、主要荷載(作用)取值、上部結構設計、地基基礎設計以及主要結構材料。
3存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．2．3設計圖紙應包括基礎平面圖、結構平面圖。
1．3采暖、通風及空調
1．3．1采暖、通風及空調初步設計文件內容應包括設計說明、設計圖紙和表格。
1．3．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2設計基礎資料和數據：應包括設計計算參數、環境要求、冷熱媒。
3空調系統設計方案：應說明服務于本工程的空調系統的形式。
4通風系統設計方案：應闡述服務于本工程的通風系統的分類及形式。
5除塵系統設計方案：應闡述服務于本工程的除塵系統的分類及形式、設備安置位置。
6防排煙系統設計方案：應闡述防排煙部位、防排煙設施、排煙風量；說明防排煙控制程序、設備安置位置。
7采暖系統設計方案：應闡述設置采暖系統的區域或房間采暖系統的形式、采暖系統所用熱媒參數以及熱媒的來源、散熱器型式。
8系統控制與節能設計方案：應闡述空調系統所采用的溫、濕度控制和測量方式；說明空調系統所采用的送、回風控制方式；說明潔凈室壓差的控制方式；說明空調及通風系統的聯鎖控制方式；說明工程中采用的節能措施或方法，能量回收的效率。
9消防防火技術措施：應闡述空調通風系統所采取的消防防火技術措施。
10材料：應說明各類風系統風管采用的材質、保溫采用材質，以及各類水、氣系統配管采用的材質、保溫采用材質等。
11建筑單體的系統設計：應包括系統劃分、特殊的技術措施。
12公用工程量：應列出公用工程量匯總，包括冷量、熱量、加濕量、電機安裝功率。
13存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．3．3設計圖紙和表格應包括空調系統流程圖、主要設備布置圖、空調系統區域劃分平面圖、暖通空調設備一覽表。

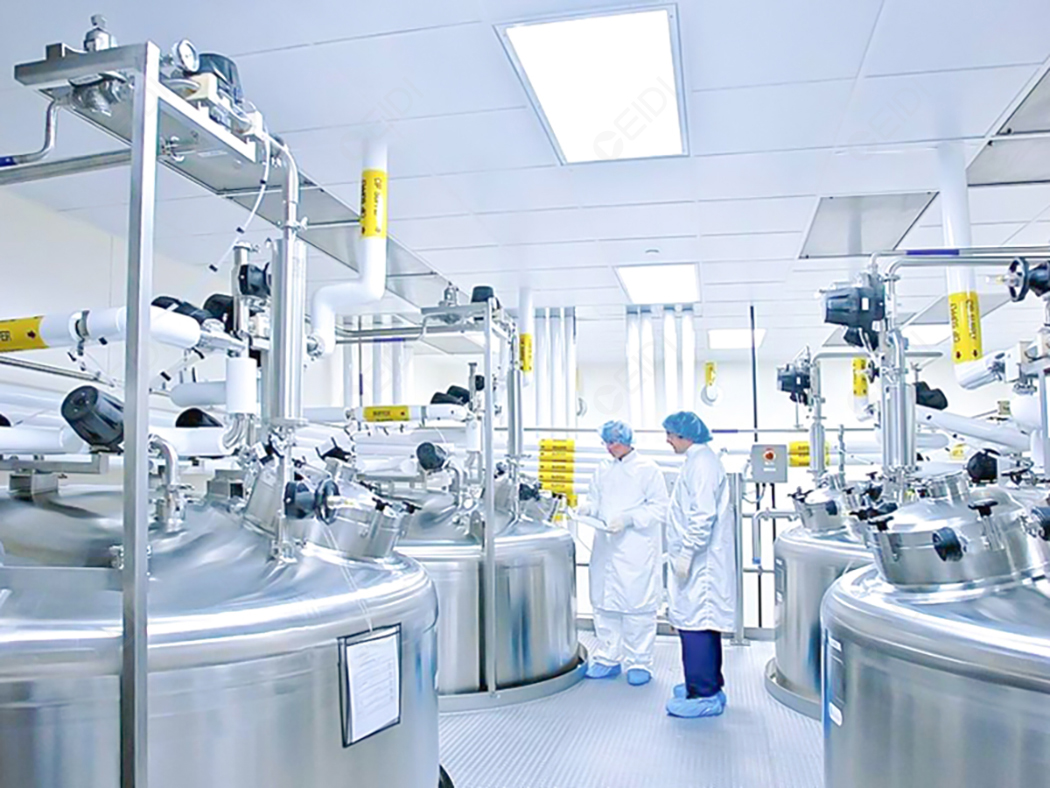

1．4給排水
1．4．1給排水初步設計文件內容應包括設計說明、設計圖紙和表格。
1．4．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2給水設計：應包括用水量一覽表、給水設計方案、建筑單體給水及熱水系統。
3循環冷卻水系統設計：應包括循環冷卻水水量一覽表、循環冷卻水設計方案。
4排水設計：應包括排水量一覽表、排水設計方案。
5消防設計：應包括外部設計條件、消防水量一覽表、建(構)筑物情況、消防給水設計方案、泡沫滅火設計方案、滅火器配置。
6公用工程消耗量：應列出用電量及生活熱水制備所用蒸汽等。
7存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．4．3設計圖紙和表格應包括全廠水量平衡圖、循環冷卻水系統流程圖、消防水系統流程圖、廠區給排水管道平面圖、主要建筑物消火栓及滅火器平面布置圖、主要建筑物自動噴淋設置區域圖、給排水設備一覽表等。
1．5電氣
1．5．1電氣初步設計文件內容應包括設計說明、設計圖紙、主要設備材料表和計算書。
1．5．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2供電設計：應包括供電要求及負荷等級、電源情況、總變電所及單體配電所、配電系統、繼電保護和自動裝置的設置原則、電能計量裝置的設置原則、功率因數補償、車間變電所、諧波治理的措施、廠區供電線路及戶外照明、防雷和接地、節能。
3配電設計：應包括環境特征、配電系統、主要設備選型、導線和電纜選型敷設、防雷接地。
4照明設計：應說明照明設計原則、照明方式、照度標準和照明功率密度值(主要區域)、光源的選擇和燈具選型及安裝控制方式、照明供電及控制、線路敷設。
5存在問題及建議，可按實際情況說明設計存在問題并提出建議。
1．5．3設計圖紙應包括全廠高壓供電系統圖、全廠供電線路平面圖、總變電所設備平面布置圖、爆炸危險區域劃分圖等。
1．5．4主要設備材料表應列出高壓柜、變壓器、低壓柜(電容補償柜)、直流電源屏、UPS、插接式母線、電力電纜等的技術數據、規格描述和數量單位等。
1．5．5計算書應包括負荷計算、短路電流計算、電纜截面選擇。
1．6電信
1．6．1電信初步設計文件內容應包括設計說明和設計圖紙。
1．6．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2系統說明：應包括行政電話系統、火災報警系統、公共廣播及應急廣播系統、計算機網絡系統、電視監控及安保系統、門禁系統等。
3主要電信設備表：應描述主要電信設備的名稱、型號、規格、數量等。
4存在問題及建議，可按實際情況說明設計存在問題并提出建議。
1．6．3電信設計圖紙應包括火災報警系統圖。
1．7供熱
1．7．1供熱初步設計文件內容應包括設計說明、設計圖紙和表格。
1．7．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2鍋爐房設計方案：應包括熱負荷一覽表、方案說明、鍋爐房布置、鍋爐汽水系統、燃料儲運、鍋爐房通風系統、水處理、節能與凝水回收、配管、環保、消防、工作制度、主要技術經濟指標。
3存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．7．3設計圖紙和表格應包括熱力系統圖，燃燒系統圖，設備平、立(剖)面布置圖，設備一覽表。
1．8空壓
1．8．1空壓初步設計文件內容應包括設計說明、設計圖紙和表格。
1．8．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2空壓站設計方案：應包括壓縮空氣用量一覽表、壓縮空氣系統設計方案、設備布置、主要管道和閥門的選材、環境保護、節能、主要技術經濟指標。
3存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．8．3設計圖紙和表格應包括壓縮空氣管道及儀表流程圖，壓縮空氣設備平、立面布置圖，壓縮空氣設備一覽表。
1．9制冷
1．9．1制冷初步設計文件內容應包括設計說明、設計圖紙和表格。
1．9．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2制冷站設計方案：應包括冷負荷一覽表、制冷系統設計方案、設備布置、主要管道和閥門的選材、環境保護、節能、主要技術經濟指標。
3存在問題及建議：可按實際情況說明設計存在問題并提出建議。
1．9．3設計圖紙和表格應包括制冷系統管道及儀表流程圖，制冷設備平、立面布置圖，制冷設備一覽表。
1．10綜合倉庫
1．10．1綜合倉庫初步設計文件內容應包括設計說明、設計圖紙和表格。
1．10．2設計說明應包括下列內容：
1概述：應包括設計范圍及內容、設計依據。
2綜合倉庫設計方案：應說明倉庫內容、綜合庫的儲存量、裝卸方式、布置說明、安全措施。
3安全措施：應闡述所設置的消防、勞動安全設施。
1．10．3設計圖紙和表格應包括設備平面布置圖和設備一覽表。
1．11化學品庫
1．11．1化學品庫初步設計文件內容應包括設計說明和設計圖紙。
1．11．2設計說明應包括下列內容：
1概述：應說明設計范圍及內容、設計依據。
2化學品庫設計方案：應說明化學品庫內容、布置說明。
3安全措施：應闡述化學品庫所設置的消防、勞動安全設施。
1．11．3設計圖紙應包括平面布置圖。
1．12維修車間
1．12．1維修車間初步設計文件內容應包括設計說明、設計圖紙和表格。
1．12．2設計說明應包括下列內容：
1概述：應說明設計范圍及內容、設計依據。
2維修車間設計方案：應說明維修車間內容、維修能力。
3安全措施：應闡述維修車間所設置的消防、勞動安全設施。
1．12．3設計圖紙和表格應包括設備平面布置圖、設備一覽表。
